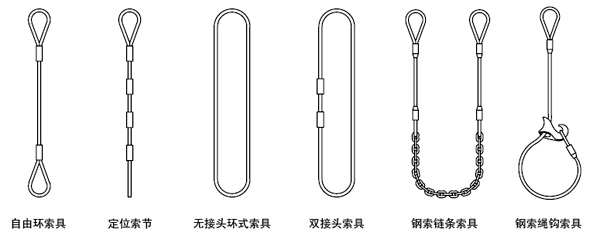

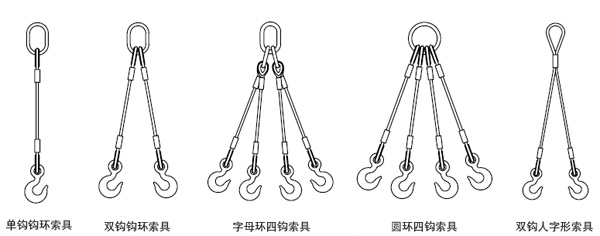

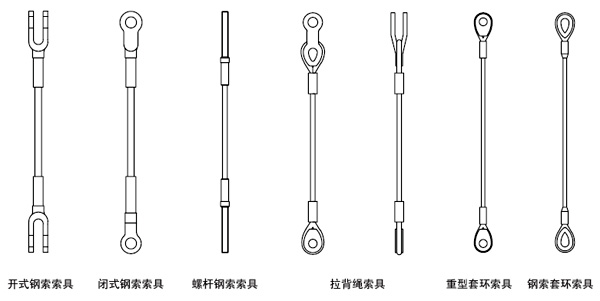

鋼絲繩索具選用圖
|
|
|
|
|
|
|
|

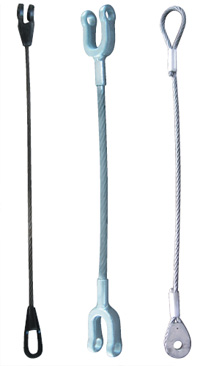

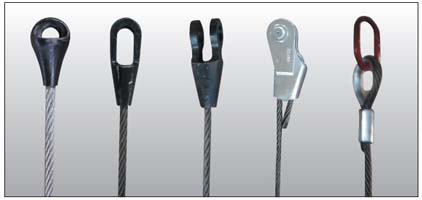

各種鋼絲繩索具
|
|
|
|

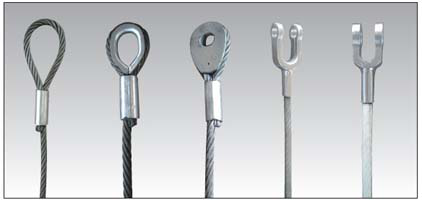

鋼絲繩鋁合金壓制索具
|
|
鋼絲繩索具制作采用鋁合金壓制技術，可較大的減輕工人的勞動強度，提高生產效率，并可節省鋼絲繩耗料10%以上。
采用該項技術可使鋼絲繩索具的強度由手編和繩夾的70%提高到95%鋼絲繩破斷總和。
|
|
|

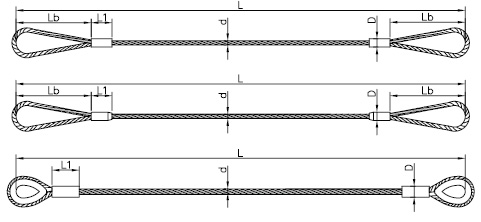

鋼絲繩鋁合金壓制接頭加工技術參數一覽表（單位：mm）
|
接頭號
|
鋼絲繩直徑d
|
鋼絲總斷面積mm2
|
自由環檔長度Lb
|
壓制接頭直徑D
|
|
min
|
max
|
min
|
max
|
|
6
|
6.2
|
14.2
|
15.1
|
100
|
150
|
13
|
|
8
|
7.7
|
21.9
|
23.3
|
100
|
150
|
16
|
|
10
|
9.3
|
31.9
|
34.0
|
120
|
200
|
20
|
|
11
|
11.0
|
44.8
|
47.2
|
120
|
200
|
22
|
|
13
|
12.0
|
57.2
|
61.4
|
150
|
250
|
25
|
|
14
|
13.0
|
72.4
|
77.0
|
150
|
250
|
28
|
|
16
|
15.0
|
88.7
|
94.4
|
200
|
300
|
30
|
|
18
|
17.5
|
113.1
|
120.3
|
200
|
350
|
36
|
|
20
|
19.5
|
147.7
|
157.1
|
250
|
400
|
40
|
|
22
|
21.5
|
170.6
|
181.2
|
250
|
400
|
44
|
|
24
|
24.0
|
212.6
|
226.2
|
350
|
500
|
48
|
|
26
|
26.0
|
249.5
|
265.5
|
400
|
600
|
52
|
|
28
|
28.0
|
289.4
|
307.9
|
500
|
600
|
56
|
|
30
|
30.0
|
341.6
|
370.0
|
500
|
700
|
60
|
|
32
|
32.5
|
389.9
|
414.8
|
600
|
800
|
65
|
|
34
|
34.5
|
446.1
|
470.0
|
600
|
900
|
68
|
|
36
|
36.5
|
491.8
|
523.2
|
600
|
900
|
72
|
|
40
|
39.0
|
590.6
|
628.3
|
700
|
1000
|
80
|
|
44
|
43.0
|
682.5
|
726.1
|
700
|
1000
|
88
|
|
48
|
47.5
|
832.9
|
886.0
|
800
|
1200
|
96
|
|
52
|
52.0
|
998.2
|
1061.9
|
800
|
1200
|
104
|
|
56
|
56.0
|
1157.6
|
1231.5
|
1000
|
1500
|
112
|
|
60
|
60.5
|
1351.1
|
1437.4
|
1000
|
1500
|
120
|
|
|
說明：
1、鋁合金壓制接頭索具使用強度1700N/mm2以下鋼絲繩。
2、索具長度L、鋼絲繩規格d、鋼絲繩結構由用戶確定、自由環檔長度Lb僅供參考，我方可根據用戶要求制作。
3、加入索具套環、重型套環可延長鋼絲繩索具的使用壽命，使得配置更加合理。
4、安全系數根據工況確定，一般為4～6，使用環境溫度-40℃～150℃.
5、當接頭嚴重擠傷、裂紋、變形、腐蝕、直徑縮小到d的95%時應停止使用。
|
6X37+FC、6X37+IWR
|
6X19+FC、6X19+IWR
|
6X19W+FC、6X19W+IWR
|
|
直徑d
|
破斷負荷KN
|
Kg/100M
|
直徑d
|
破斷負荷KN
|
Kg/100M
|
直徑d
|
破斷負荷KN
|
Kg/100M
|
|
8.7
|
47.30
|
26.21
|
6.2
|
24.30
|
13.53
|
8.0
|
44.00
|
24.31
|
|
11.0
|
74.00
|
40.96
|
7.7
|
38.00
|
21.14
|
9.2
|
59.70
|
32.70
|
|
13.0
|
106.50
|
58.98
|
9.3
|
54.70
|
30.45
|
11.0
|
80.10
|
43.87
|
|
15.0
|
145.00
|
80.27
|
11.0
|
74.50
|
41.44
|
12.0
|
100.00
|
54.93
|
|
17.5
|
189.50
|
104.8
|
12.5
|
97.30
|
54.12
|
13.5
|
126.00
|
69.16
|
|
19.5
|
239.50
|
132.7
|
14.0
|
123.00
|
68.50
|
14.5
|
151.50
|
82.90
|
|
21.5
|
296.00
|
163.8
|
15.5
|
152.00
|
84.57
|
16.0
|
183.00
|
100.20
|
|
24.0
|
358.00
|
198.2
|
17.0
|
184.00
|
102.3
|
17.5
|
217.50
|
119.20
|
|
26.0
|
426.50
|
235.9
|
18.5
|
219.00
|
121.8
|
19.0
|
250.00
|
137.00
|
|
28.0
|
500.50
|
276.8
|
20.0
|
257.00
|
142.9
|
20.0
|
278.00
|
152.30
|
|
30.0
|
580.50
|
321.1
|
21.5
|
298.00
|
165.8
|
21.5
|
320.50
|
175.50
|
|
32.5
|
666.50
|
368.6
|
23.0
|
342.00
|
190.3
|
22.5
|
360.00
|
197.00
|
|
34.5
|
758.00
|
419.4
|
24.5
|
389.00
|
216.5
|
24.0
|
408.00
|
223.20
|
|
36.5
|
856.00
|
473.4
|
26.0
|
439.50
|
244.4
|
25.5
|
452.00
|
247.40
|
|
39.0
|
959.50
|
530.8
|
28.0
|
492.50
|
274.0
|
27.0
|
505.50
|
276.70
|
|
43.0
|
1185.00
|
655.3
|
31.0
|
608.50
|
338.3
|
30.0
|
613.50
|
335.90
|
|
47.5
|
1430.00
|
792.9
|
34.0
|
736.00
|
409.3
|
32.5
|
732.50
|
400.80
|
|
52.0
|
1705.00
|
943.6
|
37.0
|
876.00
|
487.1
|
35.0
|
852.50
|
466.40
|
|
56.0
|
2000.00
|
1107.4
|
40.0
|
1025.00
|
571.7
|
38.0
|
1000.00
|
547.90
|
|
60.5
|
2320.00
|
1284.3
|
43.0
|
1190.00
|
663.0
|
40.0
|
1110.00
|
609.20
|
|
65.0
|
2665.00
|
1474.3
|
46.0
|
1365.00
|
761.1
|
|
|
|
說明：
1、表中所列鋼絲繩強度按1670N/mm2，常用鋼絲繩強度有1570、1670、1770、1870、1960N/mm2，安全系數一般取6，靜態張拉的鋼絲繩安全系數可取3～4.
2、表中所列破斷負荷為纖維芯FC鋼絲破斷拉力總和，金屬芯IWR鋼絲破斷拉力總和≈纖維芯的1.08倍，鋼絲破斷拉力總和=鋼絲繩最小破斷拉力X1.283（金屬芯IWR）
3、表中所列Kg/100M值為纖維芯FC鋼絲繩理論重量，實際纖維芯FC鋼絲繩重量為該值的1.05，實際金屬芯IWR鋼絲繩重量為該值的1.155.
|
18×7+FC、18×7+IWR
|
18×19+FC、18×19+IWR
|
6T(25)+FC、6T(25)+IWR
6T(29)+FC、6T(29)+IWR
|
|
直徑d
|
破斷負荷KN
|
Kg/100M
|
直徑d
|
破斷負荷KN
|
Kg/100M
|
直徑d
|
破斷負荷KN
|
Kg/100M
|
|
6.0
|
26.9
|
14.80
|
8
|
35.0
|
25.00
|
14.0
|
134.00
|
72.97
|
|
7.5
|
42.0
|
23.12
|
9
|
44.3
|
31.60
|
15.5
|
165.00
|
89.99
|
|
9.0
|
60.5
|
33.30
|
10
|
54.7
|
39.00
|
17.0
|
199.50
|
108.80
|
|
10.5
|
82.3
|
45.32
|
12
|
78.8
|
56.20
|
18.5
|
238.50
|
130.00
|
|
12.0
|
107.5
|
59.19
|
14
|
107.0
|
76.40
|
20.0
|
280.00
|
152.40
|
|
13.5
|
136.0
|
74.91
|
16
|
140.0
|
99.80
|
21.5
|
322.50
|
175.70
|
|
15.0
|
168.0
|
92.48
|
18
|
177.0
|
126.00
|
23.0
|
370.50
|
201.60
|
|
16.5
|
203.0
|
111.90
|
20
|
219.0
|
156.00
|
24.5
|
421.00
|
229.30
|
|
18.0
|
242.0
|
133.20
|
22
|
265.0
|
189.00
|
26.0
|
475.50
|
258.80
|
|
19.5
|
284.0
|
156.30
|
24
|
315.0
|
225.00
|
28.0
|
536.00
|
291.90
|
|
21.0
|
329.5
|
181.30
|
26
|
370.0
|
264.00
|
31.0
|
661.50
|
360.00
|
|
22.5
|
378.0
|
208.10
|
28
|
429.0
|
306.00
|
34.0
|
799.50
|
435.10
|
|
24.0
|
430.0
|
236.80
|
30
|
492.0
|
351.00
|
37.0
|
950.00
|
517.20
|
|
25.5
|
485.5
|
267.30
|
32
|
560.0
|
399.00
|
40.0
|
1110.00
|
606.60
|
|
27.0
|
544.5
|
299.60
|
34
|
633.0
|
451.00
|
43.0
|
1290.00
|
702.80
|
|
30.0
|
672.5
|
369.90
|
36
|
709.0
|
505.00
|
46.0
|
1480.00
|
806.40
|
|
33.0
|
813.5
|
447.60
|
40
|
876.0
|
624.00
|
|
|
|
|
36.0
|
968.5
|
532.70
|
44
|
1060.0
|
755.0
|
|
|
|
|
39.0
|
1135.0
|
625.20
|
46
|
1150.0
|
825.00
|
|
|
|
|
42.0
|
1315.0
|
725.00
|
48
|
1260.0
|
899.00
|
|
|
|
|
45.0
|
1510.0
|
332.30
|
50
|
1360.0
|
975.00
|
|
|
|
|
|
*表中所列破斷負荷為1670N/mm2的纖維芯鋼絲繩的鋼絲破斷總和
|
|
